Насосно-смесительный узел TIM с термоголовкой

 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

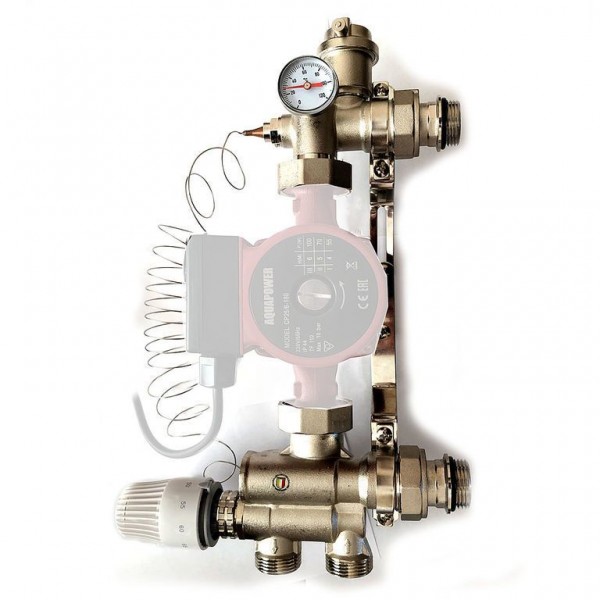

Для создания системы автономной циркуляции теплого водяного пола применяются модули, состоящие из насосно-смесительных узлов и коллекторных групп. Насосно-смесительный узел TIM JH1036 представляет собой готовый комплект арматуры в сборе, предназначенный для принудительной циркуляции, регулировки и поддержания заданной температуры теплоносителя в водяных теплых полах.

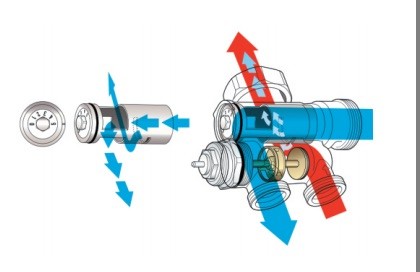

Эффективность системы отопления, построенной на базе коллекторной группы с насосно-смесительным узлом, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратной линии.
Смесительный узел необходим только для системы теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75°С – 95°С) гораздо больше максимально допустимой температуры труб теплого водяного пола (35°С – 55°С). Котел нагревает теплоноситель до той температуры, которая требуется для высокотемпературных радиаторов, а для понижения температуры теплоносителя на входе в контур теплого пола используется насосно-смесительный узел.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальный размер: DN 25
Присоединительная наружная резьба G: 1"
Присоединительная наружная резьба насоса G1: 1½”
Монтажная длина насоса: 130 – 180 мм
Максимальное рабочее давление: 10 бар
Максимальный перепад давления первичного контура, ∆pmax: 1         бар 3
Пропускная способность, Kv (байпас в положении 0): 3 м3 /час
Пропускная способность, Kv (байпас в положении 5): 4,8 м3/час
Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0,25 бар (байпас в положении 0): 10 кВт
Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0,25 бар (байпас в положении 5): 12,5 кВт
Максимальная температура теплоносителя в первичном контуре: 90°С
Максимальная температура окружающей среды: 40°С
Диапазон настройки температуры во вторичном контуре: от 20°С до 60°С
Диапазон шкалы термометра: от 20°С до 80°С
