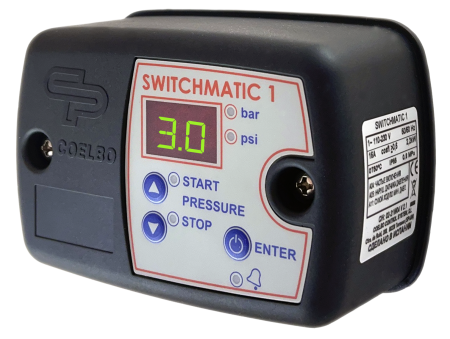

Электронный блок SWITCHMATIC предназначен для управления однофазным насосом систем водоснабжения. Легко заменяет традиционное реле давления (подключение 1/4").
Прибор управляет работой насоса путем старта по заданному давлению от 0,5 до 7,5 бар и останавливает работу насоса по заданному давлению от 1 до 8 бар (выставляется на корпусе кнопками).
Защищает насос по сухому ходу (умная система ART - будет периодически пытаться перезапустить насос при восстановлении водоснабжения), по цикличности. Благодаря встроенному электронному манометру, легко настроит стартовое / стоповое давление и контролировать его.
Подходит для поверхностных, колодезных, скважинных насосов.
SWITCHMATIC 1/2/3 (T-KIT SWITCHMATIC 1 /2) микропроцессорные блоки управления (далее контроллер) для управления и защиты однофазных насосов до 16А. Позволяет устанавливать давление включения и выключения насоса. Электрическое подключение аналогично электромеханическому репе.
Контроллер может работать в режимах дифференциального и обратного давления.
SWITCHMATIC 2 (T-KIT SWITCHMATIC 2) имеет защиту по току (запатентованная технология).
Устройство защищает насос по “сухому ходу", перегрузки и частых включений. SWITCHMATIC 2 (Т- KIT SWITCHMATIC 2) так же позволяет собрать станцию из двух насосов с попеременным и одновременным включением насосов.
SWITCHMATIC 3 имеет аварийный выход (контакт) для подключения к дополнительному щиту управления. Подходит для поверхностных, скважинных, колодезных насосов водоснабжения!
Технические особенности
- Регулируемое давление включения и выключения насоса - Интегрированный цифровой манометр (дисплей)
- Встроенный датчик давления
- Защита насоса по сухому ходу Определяется по минимальному давлению SW1(T- KITSW1)nSW3 По току SW2 (T-KIT SW2)
- Защита от перегрузки (только SW2 и T-KIT Sw2)
- Функция ART (автоматический перезапуск). После остановки насоса в режим аварии А01 (сухой ход), система ART автоматически запустит насос через 5 минут. Если на входе в насос по прежнему нет воды, повторно сработает защита по сухому ходу (А01). Далее автоматические запуски будут происходить каждые 30 минут в течении 24 часов. Функцию можно активировать в меню (см. настройка прибора).
- Защита от частых включений Если гидроаккумулятор (мембранный бак) вышел из строя, контроллер блокирует работу насоса из-за цикличности. Настраивается в меню (см. настройка прибора).
- Возможные настройки - Режим ожидания. Регулировка временного интервала для определения частых циклов. Временные задержки на включение и выключение насоса.
Сокращения:
SW - SWITCHMATIC, T-KIT SW - T-KIT SWITCHMATIC, Цифры 1/2/3 - модификации контроллеров.
Гидравлическое подключение
SW1/2/3 подключается на напорный патрубок насоса резьба 1/4" в.р. накидная гайка (опционально). T-KIT SW1/2 имеет обратный клапан, подключение к насосу Г н.р., выход на гидроаккумулятор Г в.р., выход в систему Г в.р.
Убедитесь что система смонтирована и гидроаккумулятор заполнен воздухом.
Электрическое подключение
Электрическое подключение должно выполнятся только квалифицированным специалистом. Перед подключением контроллера, отключите питание сети во избежании получения удара током.
Производитель снимает с себя ответственность за гарантию, в случае неправильного электрического подключения прибора.
Требуется обязательная установка дифференциального автомата высокой чувствительности: l=30mA (Класс А или АС).
Для подключения используйте кабель с необходимым сечением.
Подключите насос к кпемам U, V и земля. Подключите питание L1, N и земля.
Заземление подключается первым и последнем отключается. Обязательно заземлите прибор! (см. схему подключения).
Контрольная панель
Обозначение светодиодной индикации: О LED горит ( ( О )) медленное мигание (((О))) быстрое мигание
| Дисплей | Индикация |
| В режиме работы | SW1/3 и T-KIT Sw1 показывает давление. Sw2 и T-KIT Sw2 показывает давление или ток |
| В режиме настройки | Настройка давления включения (мигает) Настройка давления выключения (мигает) Настройка тока Sw2, T-KIT Sw2 (мигает) |
| В режиме аварии | Горит код ошибки |
| В режиме ожидания Stand-by | Мигают 3 точки |
| В режиме меню | Отображается список параметров для настройки |
| В режиме расширенного меню | Отображается список параметров для настройки |
| LED | Индикация | Значение | |
| bar | О | Показывает давление в бар | |
( ( О ) ) | Показывает давление в бар + что насос работает | ||
| psi | О | Показывает давление в psi | |
( ( О ) ) | Показывает давление в psi + что насос работает | ||
| А SW2/T-KIT SW2 | О | Текущее потребление тока | |
( ( О ) ) | Насос работает | ||
| START | О | Показывает давление включения | |
( ( О ) ) | Регулировка давления включения | ||
| STOP | О | Показывает давление выключения | |
( ( О ) ) | Регулировка давления выключения | ||
| Колокольчик | О | Сухой ход или перегрузка | |
( ( О ) ) | Функция ART активна или рестарт при перегрузе | ||
( ( ( О ) ) ) | Защита от частых включений | ||
| Кнопка | Действие | Результат |
 | Однократное нажатие | - Включение/выключение контроллера - Подтверждение выбора настройки меню |
| Нажать и держать | - Из выключенного состояния, насос включится и будет работать пока нажата кнопка | |
 | Однократное нажатие | - Давление включения отобразится на дисплее на 3 секунды |
| Нажать и удерживать 3 секунды | - Настройка давления включения | |
 | Однократное нажатие | - Давление выключения отобразится на дисплее на 3 секунды |
| Нажать и удерживать 3 секунды | - Настройка давления выключения | |
 | Однократное нажатие | - Отображается текущее потребление тока |
| Нажать и удерживать 3 секунды | - Установка параметров тока |
Первый пуск
Перед первым пуском прибора, рекомендуем ознакомится с разделами “Гидравлическое подключение" и “Электрическое подключение" данной инструкции!
1. Только Sw2 и T-KIT Sw2 установка тока потребления. Питание включено, на дисплее отображается надпись OFF .
нажать и удерживать кнопку 3 сек. Цифровой индикатор начнет мигать “0.0" кнопками
установить ток потребления, который указан на щильдике электродвигателя насоса. Для подтверждения нажмите
и включите прибор.
2. Установка давления включения насоса в режиме OFF для SW2/T-KIT Sw2 и в режиме ON для SW1/3/T- KITSwI. Нажать и удерживать 3 сек. кнопку
START Цифровой дисплей начнет мигать “1.0" кнопками О о установить желаемое давление в диапазоне от 0,5 до 7,5 бар. Для подтверждения нажмите .
3. Установка давления выключения насоса (режим вкл) Нажать и удерживать 3 сек. кнопку
STOP Цифровой дисплей начнет мигать “3.0" кнопками установить желаемое давление в диапазоне от 1 до 8 бар. л х Для подтверждения нажмите .
4. Прибор готов к работе. Нажмите кнопку Далее можно установить дополнительные параметры работы в меню прибора.
Внимание!!! Необходимо обязательно задать параметры тока с таблички двигателя насоса! (только SW2/T-KITSW2)
Если нет возможности найти параметры потребления тока, можно воспользоваться встроенным в прибор амперметром. Для этого установите максимальное значение тока (16А) на приборе. Включите контроллер, откройте водоразбор в системе. Когда вы убедитесь что насос начал подавать воду, нажмите кнопку , на дисплее будет отображаться текущее токопотребление насоса в Амперах. Запомните его, переводите прибор в выключенное состояние, далее укажите в настройках значение тока, сохраните настройку.
Программирование (МЕНЮ I)
Для того чтобы войти в режим программирования МЕНЮ I, одновременно нажмите и удерживайте 5 секунд кнопки . На дисплее начнет отображаться первый параметр меню.
Изменение параметров меню осуществляется кнопками , далее нажать для подтверждения кнопку , тем самым переходя к следующему параметру.
Таблица настройки меню I:
| Дисплей | Значение | Заводскаяустановка |
| Р | Выбрать индикацию отображения на дисплее давление в Бар (bar) или Паскаль (psi) | bar |
| гсО - гс2 | Режимы работ защиты от частых включений: гсО - выключено r d - включено без блокировки насоса. гс2 - включено, насос блокируется при аварии частых включений | гс2 |
| г.01 - г.99 | Если активирован режим гс1,г2 из меню выше, здесь вы можете задать временной интервал в котором более двух запусков будет считаться цикличностью. | 3 сек |
| SbO - Sb1 | Включение или отключение режима ожидания для экономии энергии (SbO выключен, Sb1 включен). При активации данной функции, прибор через 5 минут после последнего нажатия на кнопки переходит в режим эко. Дисплей гаснет, отображая мигание двух точек. При нажатии на любую кнопку, прибор в течении 5 минут будет отображать рабочие параметры. | SbO |
Программирование (МЕНЮ II)
Для того чтобы войти в режим программирования МЕНЮ II, одновременно нажмите и удерживайте 5 секунд кнопки .Н а дисплее начнет отображаться первый параметр меню.
Изменение параметров меню осуществляется кнопками , далее нажать для подтверждения кнопку , тем самым переходя к следующему параметру.
Таблица настройки меню II:
| Дисплей | Значение | Заводская установка |
| nc - no | Выбор режима работы реле: стандартный пс (нормально закрытый) реверсный по (нормально открытый) Смотрите прим.1 | nc |
| Е00 - Е01/02 | (Только в приборах Sw2 и T-KIT Sw2) Е00 - индивидуальный режим Е01/02 - каскадный режим Смотрите примечание 2. | Е00 |
| d.05-d1.5 | (Только Sw2 и T-KIT Sw2) Установка разницы давления включения и выключения между основным и вспомогательным насосом. | d.05 |
| c t0 -c t9 | Установка задержки включения насоса от 0 до 9 сек. (данная настройка не доступна в каскадном режиме!). | ctO |
| dt0 - dt9 | Активация/деактивация функции ART - автоматический перезапуск после возобновления подачи воды. | Ar0 |
| Ar0-Ar1 | Активация/деактивация функции ART - автоматический перезапуск после возобновления подачи воды. | Ar0 |
| P0.0 - P.x.x | Установка минимального давления, для защиты от работы по сухому ходу SW1/3 T-KIT SW1 Смотрите примечание 3. | 0 бар/psi |
| t05 - t199 | Если вы изменили выше Р.х.х параметр 0.1 или выше, установите время отключения насоса по сухому ходу. | 20 сек. |
| c10-c30 | Установка % отношения к установленному показателю тока, когда прибор определит перегрузку по току (только Sw2 T-KIT Sw2). | c20 |
| rS0 - rS1 | При необходимости сбросить настройки до заводских, установите rS1 и нажмите ENTER | rS0 |
Примечание 1
В режиме NC (нормально закрыт) контроллер будет работать в системе водоснабжения как обычное роде.Включать насос по заданному давлению старта и отключать при достижении стопового давления.
В режиме NO (нормально открыт) контроллер может работать как вспомогательное роде на напорном патрубке насоса. Контроллер включит насос, когда будет достигнуто давление PStart.
Примечание 2
Sw2 или T-KIT Sw2 может работать в режиме каскада с другим Sw2 или T-KIT Sw2 управляя работой насосной станции состоящей из двух насосов с попеременным и одновременным включением.
Порядок настройки: 1. установите идентичное давление ВКЛ-ВЫКЛ на обоих устройствах. (Для корректной работы в режиме каскада, рекомендуем выставлять разницу между стартом и стоп 1 бар!)
Переведите прибор в положение OFF.
Зайдите в настройки меню II - во втором пункте меню установите значение Е01 (насос №1) и Е02 выставите на втором приборе (насос №2).
- в третьем пункте меню выставите необходимые параметры разницы между давлением включения и выключения насосов, (рекомендуем оставить d.05).
Для сохранения параметров нажмите
Через 10 циклов включений репе Master Е001 покажет давление в системе, реле Slave Е002 покажет ток А.
Примечание 3
(Для SW1/3 и T-KIT Sw1) Для активации защиты от работы по сухому ходу, установите значение Р0.1 Пример: если установлено давление старта 2 бар, при установке минимального значения 1,9 бар прибор уйдет в аварию А11 сухой ход если давление в системе опустится ниже установленной отметки. Так же можно задать задержку времени блокировки насоса в подменю t20.
Данная функция эффективна при прорыве трубопровода системы водоснабжения. При большом водоразборе (если произошел прорыв трубы), насос не способен поддерживать необходимое давление в системе. Контроллер анализирует что давление опустилось ниже установленного в пункте меню Р.х.х и блокирует работу насоса по аварии А11. Сброс аварии только в ручную или автоматический перезапуск.
Калибровка датчика давления
В случае замены платы или датчика давления, необходимо произвести процедуру калибровки датчика давления, (необходим манометр)
Порядок настройки:
1. Подключите манометр к системе.
2. Нажатием и удержанием кнопки создайте любое давление. К примеру 3 бар. (по дополнительному манометру).
3. Одновременно нажать и удерживать кнопки на дисплее отобразится мигающее давление (пример 2,7 бар).
4. Кнопками установите значение давления по показаниям дополнительного манометра.
4. Нажмите кнопку для сохранение настроек.
Ошибки и предупреждения
| Код | Индикация | Авария | Значение |
| A01 | О | Сухой ход Sw2 и T-KIT Sw2 | Блокировка насоса по сухому ходу. Если активирована функция ART, контроллер включит насос через 5 минут, и далее каждые 30 минут в течении 24 часов. Если по истечению 24 часов водоснабжение не востано- вится, прибор выдаст постоянную ошибку. Сброс ENTER. |
| A02 | ( ( О ) ) О | Защита от перегрузки (только Sw2 Т-Kit Sw2) | Авария по перегрузке. Прибор сделает 4 попытки запустить насос и потом выдаст постоянную ошибку. Сброс ENTER. |
| A04 | ( ( ( О ) ) ) | Частые включения | Функцию можно включить и настроить в меню. |
| A05 | О | Поврежден датчик давления | Обратитесь в сервис |
| A11 | О | Авария по сухому ходу SW1 | Настраивается в меню Сброс - ENTER |
